Skrzynki antenowe (transmatch, matchbox, antenna tuner) są dodatkowym wyposażeniem transceivera i spełniają rolę układu dopasowującego antenę z linią zasilającą (kablem antenowym) do impedancji wyjściowej nadajnika.

Nowsze, droższe transceivery są fabrycznie wyposażone w takie układy (niektóre skrzynki antenowe wchodzą także w skład “linii” firmowej). Służą one nie tylko do przekazania pełnej mocy w.cz. nadajnika do anteny, ale pełnią równocześnie rolę filtrów częstotliwości harmonicznych i pasożytniczych.
Eksploatowane jeszcze transceivery z lampowymi stopniami nadajników są wyposażone w strojony układ filtru dolnoprzepustowego, umożliwiający dopasowanie anten o różnych impedancjach w bardzo szerokich zakresach (25-800W). Stosowanie takich filtrów w nadajnikach lampowych wynika także z faktu dopasowania (transformacji impedancji) obwodu anodowego lampy o impedancji rzędu kiloomów do typowej wartości 50W.
Z kolei nadajniki tranzystorowe wymagają transformacji obwodu kolektorowego o impedancji rzędu 5W do wartości anteny 50W. Trzeba pamiętać, że deklarowana wartość anteny 50W odnosi się do przypadku, kiedy pracuje ona na częstotliwości rezonansowej i miernik SWR włączony pomiędzy anteną a wyjście nadajnika wskaże wartość 1, uświadamiając użytkownika, że cała moc nadajnika trafia do anteny (w największym uproszczeniu).
Przy przestrojeniu nadajnika na częstotliwość inną, niż częstotliwość rezonansowa anteny, wzrośnie wartość współczynnika dopasowania do anteny (SWR>1), bo ulegnie zmianie wartość impedancji anteny. Jeżeli stopień końcowy nadajnika jest wyposażony w układ kontroli ALC, to spowoduje on obniżenie wysterowania, a w efekcie obniżenie mocy oddanej do anteny. Jeżeli brak jest układu ALC i w porę nie wyłączymy nadawania, to może nastąpić przegrzanie tranzystorów wyjściowych nadajnika i w efekcie ich uszkodzenie. Nawet jeżeli wytrzymają tranzystory, to sygnał będzie bardzo zniekształcony i dodatkowo mogą pojawić się zakłócenia TVI. Z tego też względu stosowanie zewnętrznych skrzynek antenowych, szczególnie do prostych transceiverów tranzystorowych, staje się koniecznością.

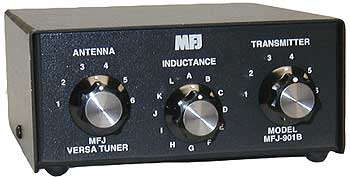

Spośród wielu wytwórców takich urządzeń na rynku prym wiedzie amerykańska firma MFJ. W ofercie tej firmy znajduje się kilka modeli skrzynek antenowych, różniących się głównie mocą i sposobem wykonania. Zostały one zaprojektowane, żeby dopasować dowolny nadajnik do najczęściej spotykanych anten, takich jak: dipole, inverted V, anteny pionowe, beamy zasilane liniami koncentrycznymi lub liniami symetrycznymi czy nawet pojedynczym przewodem...

23-05-2005
