| Modernizacje wejścia odbiorczego TRX serii FT-1000MP - ciąg dalszy
Miesiąc temu został opisany Roofing Filter w FT-1000MP, a teraz kolejna modernizacje wejścia odbiorczego tego transceivera wykonana przez naszego rodaka KG6TED.
Po długiej (ponad 20 lat) przerwie powróciłem do fal krótkich. Kupiłem transceiver Yaesu FT-1000MP MARK V, zbudowałem QRO z potężną lampą GU-78B, wreszcie dodałem do tego 3-elementową antenę Yagi STEPPIR, aby jakoś dowoływać się na drugi koniec świata, do SP. Strona nadawcza, poza pewnymi niewygodami QRO (długie rozgrzewanie), zapewniła wystarczającą „siłę przebicia”, ale, gdy na tym samym paśmie amatorskim pracował mój sąsiad (odległy o 600 metrów), nadawane przez niego sygnały były zdolne zagłuszyć część odbiorczą mojego FT-1000MP MARK V. To był wystarczający powód, by wystartować z modernizacją układu wejściowego części odbiorczej FT-1000MP MARK V.
Oryginalny układ wejściowy części odbiorczej FT-1000MP MARK V, z wysoką częstotliwością pierwszej pośredniej, f = 70,455MHz, wykorzystuje mieszacz na czterech JFET-ach sm SST310, ze stosunkowo niskim napięciem LO i niskim napięciem zasilania. Obudowy typu SOT-23 nie dają zbyt dużych możliwości chłodzenia i mógł to być jeden z powodów, dla których konstruktorzy YAESU zaniżyli parametry napięciowo-prądowe mieszacza, co pociągnęło za sobą gorsze parametry dynamiczne części odbiorczej FT-1000MP MARK V.
Następny problem, to „zbyt szeroki” pierwszy filtr po mieszaczu (Roofing Filter). Tym zająłem się najpierw, około 1,5 roku przed opublikowaną później przeróbką INRAD-a. Tu należy zauważyć, że INRAD, w propagowanej przez siebie modernizacji, stosuje nowy filtr dopiero po pierwszym wzmacniaczu pośredniej częstotliwości na MOS-Fecie dwubramkowym, łatwym przecież do przesterowania, co zaprzecza logice, która nakazuje stosować taki filtr tuż po pierwszym mieszaczu!

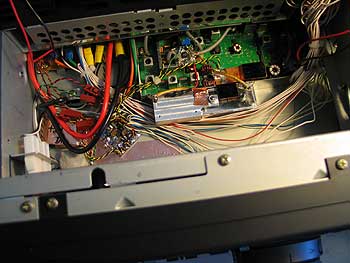

W torze odbiornika podstawowego FT-1000MP MARK V zastosowałem wąski Roofing Filter, wyprodukowany na specjalne zamówienie w 10 egzemplarzach po przystępnej cenie przez dr. Neubiga z firmy www.axtal.com. Umieściłem go bezpośrednio po mieszaczu. Parametry tych 6-kwarcowych filtrów okazały się dużo lepsze od oryginalnych 4-polowych monolitycznych Roofing Filter Yaesu.
Ukazujące się bardzo często w prasie krótkofalarskiej publikacje o mieszaczach coraz to bardziej odpornych na intermodulację zachęciły mnie do głębszego zajęcia się tym tematem i w ten sposób powróciłem do pamiętnego układu mieszacza częstotliwości JFET QUAD firmy Siliconix. ...
KG6TED (ex SP8BJI, SP7BJI)
ŚR - 11/2005 25-10-2005 |
