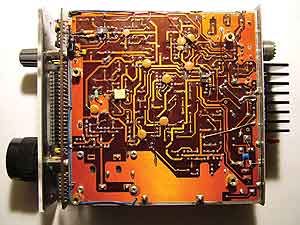

Modernizację wykonałem w celu polepszenia parametrów tego prostego i zarazem niezłego urządzenia QRP. Zmobilizował mnie do tego jeden z kolegów krótkofalowców, który miał kłopoty z uruchomieniem nadajnika w zrobionym przez siebie Antku. Po krótkich oględzinach stwierdziłem, że można znacznie podnieść walory użytkowe tego TRX-a. Kilka wieczorów sprawiło, że sam zostałem zaskoczony efektami przeróbek.

Parametry Antka po modernizacji:
- bardzo duża liniowość wzmacniacza mocy, małe zniekształcenia;
- duża moc wyjściowa wynosząca 15W dla napięcia zasilania 13,8V i 20W dla 16V zasilania bez dodatkowego wzmacniacza;
- dobre widmo sygnału wyjściowego z nadajnika - prążki zakłócające na poziomie -40dB;
- bardzo duże wytłumienie nośnej nadajnika sięgające 60dB;
- powiększona czułość odbiornika wynosząca 0,8µV (bez wzmacniacza w.cz.). Jako kryterium przyjąłem stosunek sygnał/szum;
- odbiornik wyposażony w ARW działające na m.cz. - zakres regulacji dla prawie stałego poziomu wyjściowego zaczyna się od około 10µV a kończy na około 3mV czyli wynosi 50dB, ograniczeniem od góry jest przedwzmacniacz na UL7741, ograniczeniem od dołu jest tendencja do wzbudzeń toru m.cz. przy dalszym wzroście wzmocnienia;
- w miarę ustabilizowane VFO - można to zrobić lepiej, nie zajmowałem się tym tematem - jest on powszechnie znany i opisany szeroko w literaturze...

Schemat ideowy do pobrania z naszego serwisu: antek_moder.jpg (1,8MB)
